Katalog
IMPS : In Mould Pressure Sensor System – Werkzeugdruck-Sensorsystem
| Ausleseeinheiten | ||
|

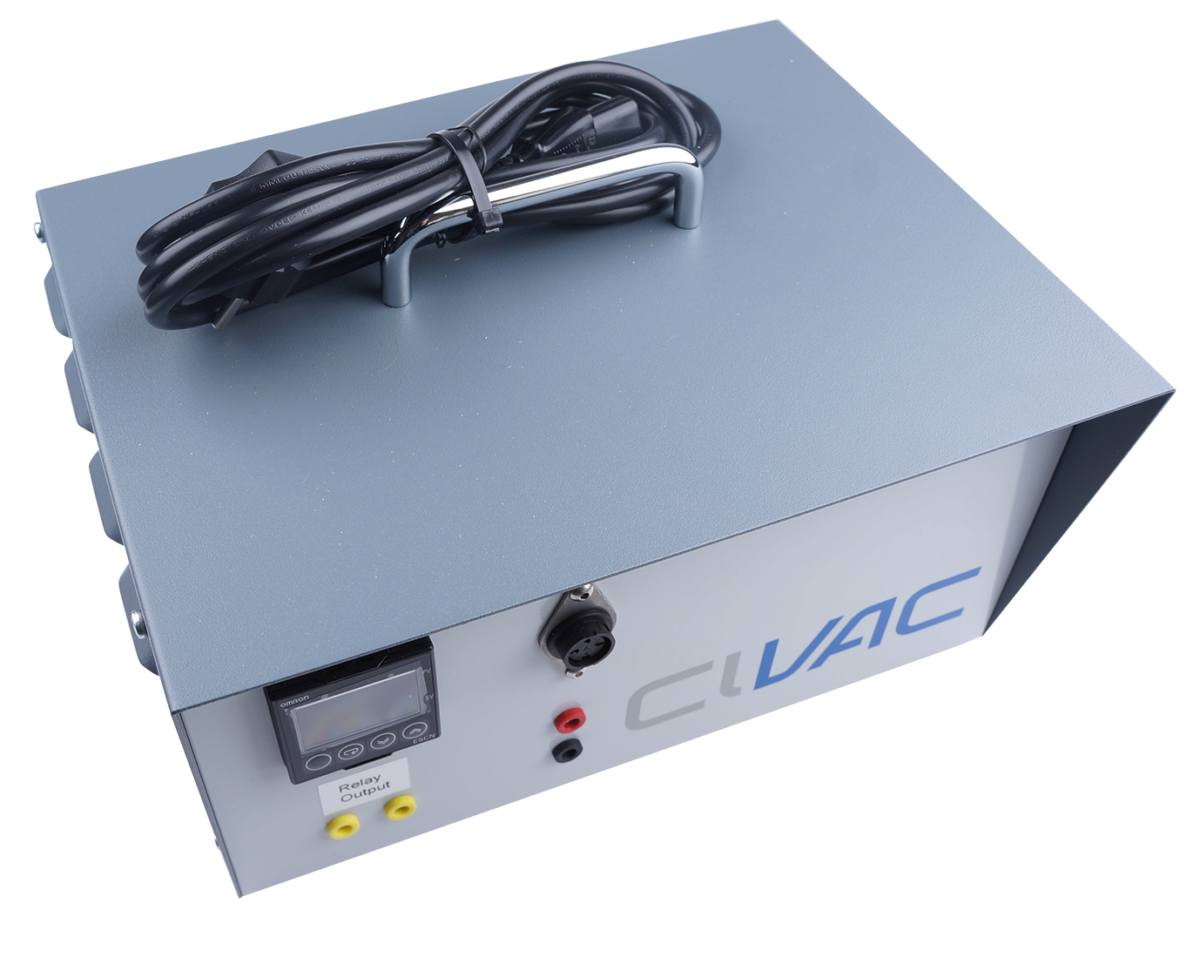

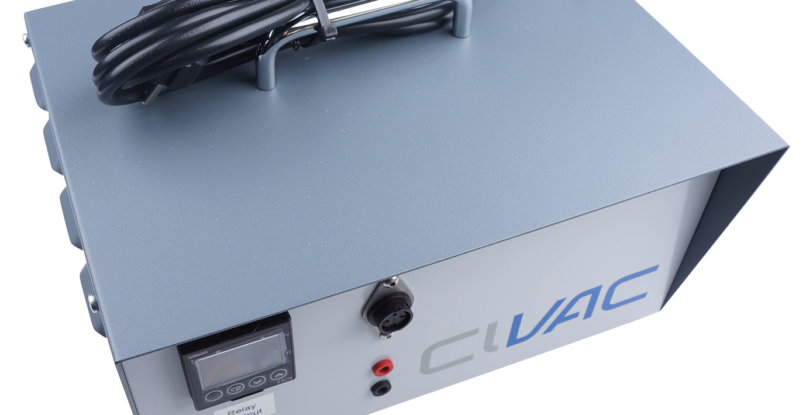

1 SENSOREINGANG
CO-XE-0051 ✓ inklusive 220 V AC Stromversorgung |

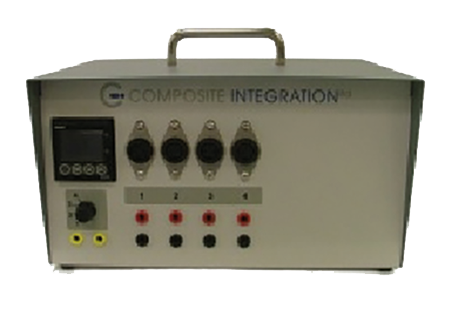

4 SENSOREINGÄNGE
CO-XE-0053 ✓ 4 Sensoreingänge ✓ 1 Wahlschalter |

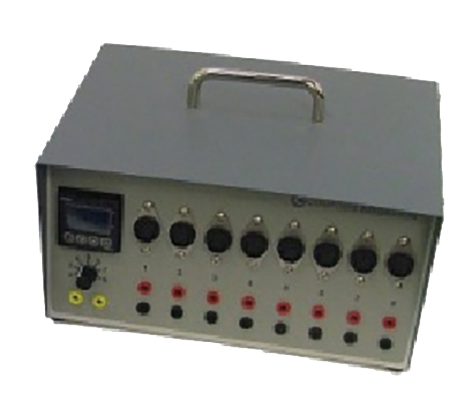

8 SENSOREINGÄNGE
CO-XE-0057 ✓ 8 Sensoreingänge ✓ 1 Wahlschalter |
| LED-Anzeigeeinheit zur Anzeige des Drucks (in bar). Das obere Display zeigt den aktuellen Druck an. Die untere Anzeige wird in Verbindung mit dem optionalen Steuerventil (XE-0052) verwendet und vom Anwender eingestellt.
Wird der eingestellte Druck überschritten, wird das Steuerventil betätigt. |
||
| Drucksensoren | |||
Robuster Keramiksensor. Kann in jeder Lage und Orientierung montiert werden. Harz kann in Kontakt mit der Sensorfläche ausgehärtet werden. 3/4” BSP-Anschluss. |
|||
| Raumtemperatur 90 – 194 °C | Hohe Temperaturen 120 °C – 248 °C | ||
| REF. KEIN KABEL ENTHALTEN | DRUCK | REF. 1 m KABEL ENTHALTEN | REF. 10 m KABEL ENTHALTEN |
| XE-0050-001 | -1 / + 19 Bar | – | – |
| XE-0050-002 | -1 / +3 Bar | XE-0050-004 | XE-0050-005 |
| XE-005A0-003 | -0 / +4 Bar (Abs) | XE-0050-006 | XE-0050-007 |

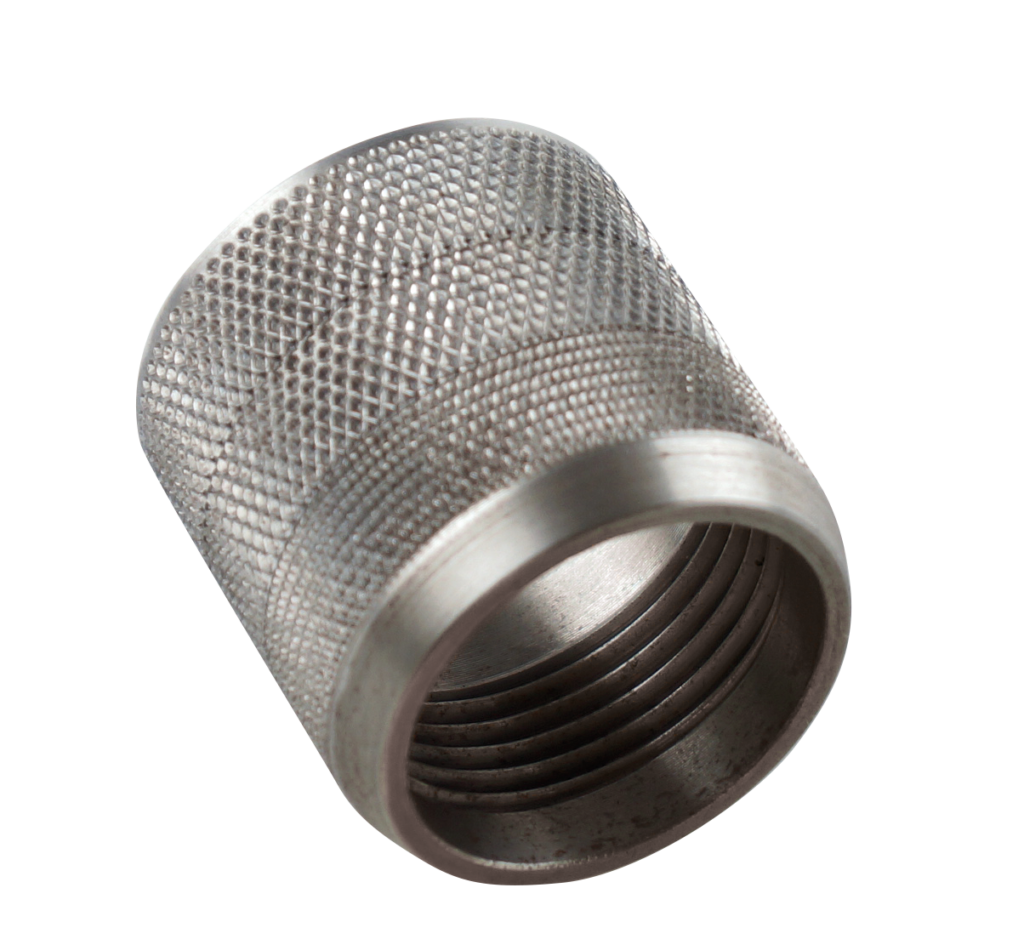

| IMPS-Einsatz | |
|
CO-MM-0030
3/4 Metallinsert ZUM EINLAMINIEREN IN DAS WERKZEUG |
Zum Einbau in Composite-Werkzeuge, sodass ein Drucksensor einfach montiert und demontiert werden kann. |

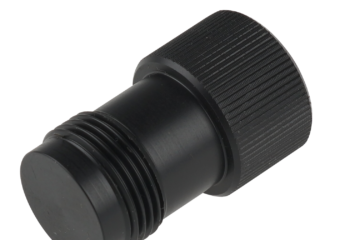

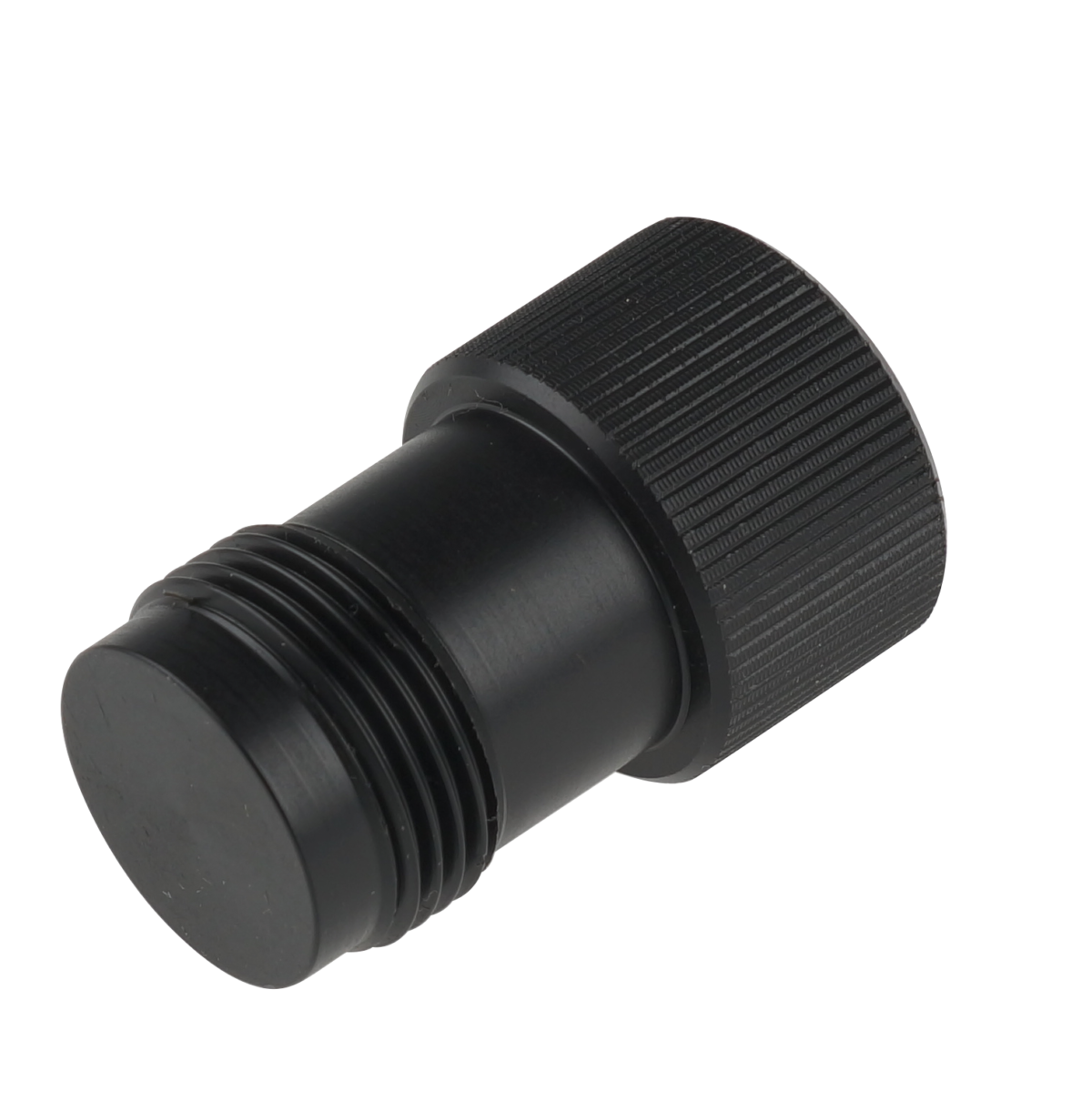

| Blindstopfen für IMPS-Einsatz | |
CO-MM-0033 |
Um den MM-0030 Einsatz bei Nichtgebrauch zu schützen. |

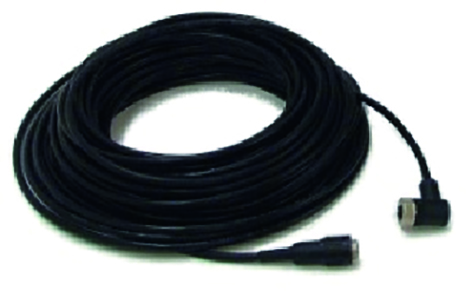

| Kabel & Steckverbinder
für IMPS-Sensor |
|
|
CO-XE-0054
25m |
CO-XE-0055
10m |
| Kabel und Steckverbinder für den Anschluss eines Drucksensors an eine Auslese-/Steuereinheit oder ein CIJECT. | |
