Outillage RTM pour plaques tests – Option 1

Epaisseur de cavité fixe

Outillage de panneau d’essai fermeture au vide (RTM Light) de 500 x 500 mm

L’option d’entrée de gamme de la gamme d’outils de panneau de test.
Table d’injection serrée par le vide (RTM – Resign Transfer Mouling ) de 500 x 500 mm avec une épaisseur de cavité fixe, réglable avec des plaques de calage insérées en option.

Fonctionnalités

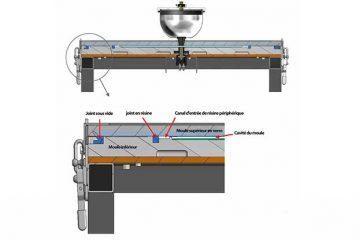

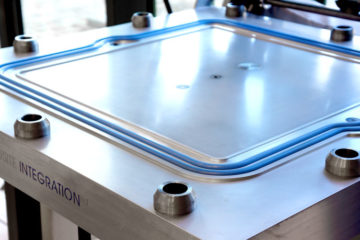

  • Le moule inférieur est usiné avec une épaisseur de cavité fixe qui peut être réduite en installant des plaques de calage, avec une plage de cavité de 1 mm à 15 mm.

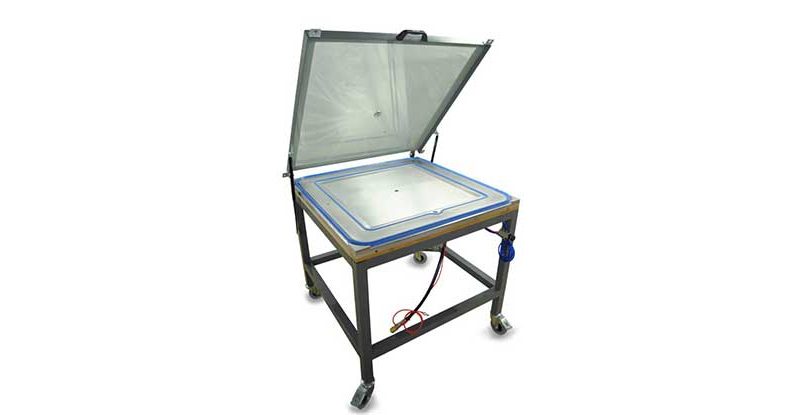

  • La face supérieure est constituée d’une plaque de verre trempé thermiquement de 19 mm dans un cadre en acier de support pour maintenir la précision, ce qui permet une observation complète du processus d’injection.
  • Le moule est fermé en utilisant uniquement le vide (VRTM) et est limité à une utilisation à de faibles pressions d’injection jusqu’à 0,5 bar positif.

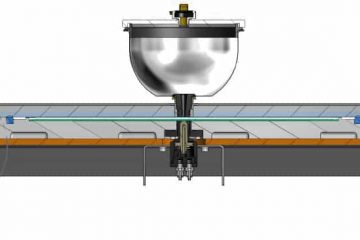

  • L’injection se fait via un canal d’injection périphérique et un évent central ou vice versa.
  • Le moule peut être équipé avec un système de chauffage à eau ou électrique intégré avec l’isolation appropriée.
  • La face supérieure en verre est articulée et soutenue par des vérins à gaz pour une utilisation facile.
  • Un système d’éjecteur d’air est inclus avec les spécifications standard.

Options d’outillage

  • Plaques de calage
    Les cales en acier usiné sont disponibles dans une gamme d’épaisseurs de 1 mm à 10 mm (autres épaissseurs sur commande)
    Elles peuvent être empilables et utilisées pour obtenir une épaisseur de cavité requise
  • Positions universelles du capteur
    Orifices usinés dans l’outillage afin qu’il puisse accepter un capteur de pression dans le moule (IMPS) ou un thermocouple (T/C)
    Des bouchons d’obturation sont inclus pour obturer les trous usinés lorsqu’ils ne sont pas utilisés
    Jusqu’à 4 positions de capteur universelles sont disponibles pour les IMPS et/ou les T/C
  • Éjecteur d’air
    Éjecteur d’air dans le moule conçu pour fournir un débit d’air maximal avec une interférence minimale avec la surface du moule
    Conçu pour être installé dans des outils composites ou métalliques
    Inclus en standard avec toutes les options
  • Bac de rétention de 2 litres
    Récupérateur en ligne de 2 litres avec 1 x raccord GEKA
    Conçu pour être utilisé pour une connexion sous vide
    Inclus en standard avec toutes les options

Options de chauffage

  • Chauffage des fluides
    Recommandé pour chauffer jusqu’à 80°C
    Une isolation de protection sera nécessaire pour les moules fonctionnant au-dessus de 50°C
    Unité de chauffage de fluide comprenant :
    Tuyaux tressés en acier inoxydable
    Unité de contrôle de la température avec affichage numérique de la température réglée et réelle
    Capacité de chauffage de fonctionnement de l’eau de 3 kW
    Capacité du moteur de la pompe de 0,75 kW
    Alimentation : 400V 50Hz 16A 3P+N+E
  • Chauffage électrique standard
    Recommandé pour le chauffage jusqu’à 80°C
    Une isolation de protection sera nécessaire pour les outils fonctionnant au-dessus de 50°C
    Groupe de chauffage électrique composé de :
    Régulateur de température PID avec thermocouple de type K
    Système de contrôle comprenant toutes les sécurités électriques nécessaires et le contrôle des engrenages
    Affichage numérique du point de consigne et de la température actuelle
    Alimentation : 230V 50Hz 16A 1P+N+T
  • Chauffage électrique avancé
    Recommandé pour le chauffage jusqu’à 80°C
    Une isolation de protection sera nécessaire pour les outils fonctionnant au-dessus de 50°C
    Unité de chauffage électrique avancée comprenant :
    Régulateur de température PID avec thermocouple de type K
    Système de protection contre la surchauffe
    Commande à écran tactile 4″ avec graphiques des températures de chauffage
    Taux de rampe contrôlables pour le chauffage et le refroidissement
    Port USB pour l’enregistrement de données en standard et les données sont enregistrées au format CSV
    Des entrées d’enregistrement de données supplémentaires pour les options IMPS et T/C sont disponibles
    Alimentation : 230V 50Hz 16A 1P+N+T



Cette vidéo montre un moule de panneau d’essai RTM serré sous vide.

Ce type de moule est utilisé pour évaluer différents matériaux (résine, fibre, etc.).

Les moules peuvent être produits dans différentes tailles et peuvent également inclure une épaisseur de cavité réglable et un chauffage intégré.
